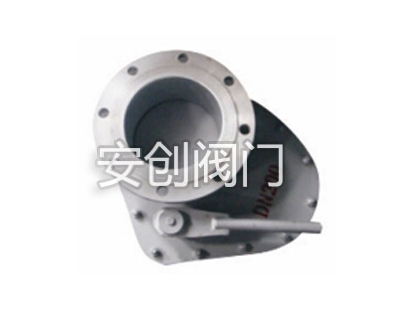

圓盤閥

發布日期：2015-10-29    點擊數：

型號：YPF

連接形式：法蘭

主體材料：碳鋼,不銹鋼

公稱通徑：100-2000

適用介質：物料,顆粒,粉塵

密封形式：硬密封

外形：中型

流動方向：單向

驅動方式：手動

可以根據實際場合定做

產品說明

圓盤閥參數

圓盤閥通過旋轉軸帶動閥板運動，使得閥門開關動作時的運動力為旋轉運動。氣動執行機構的活塞桿不與介質直接接觸，延長了執行機構的使用壽命。密封副采用硬質合金、陶瓷等耐磨材料，具有較好的機械性能和耐磨性能，解決了密封面因物料沖刷而易被沖蝕、壽命不高的問題，因而具有更長的使用壽命，能為用戶帶來理想的使用效果和經濟效益，有利于設備檢修和運行調節，從而使整體運行的穩定性，經濟性明顯提高。

圓盤閥性能優點

1、啟閉靈活，密封可靠

2、可替代雙閘板閥、鐘罩閥等，無檢修免維護

3、氣動執行機構公稱壓力為0.4-0.6Mpa

4、采用氣動傳動方式，非標可定制5、閥座：WCB+工程陶瓷；閥板：WCB+工程陶瓷

圓盤閥使用范圍

用于熱電廠干灰系統倉泵進出料閥，也可用于礦山、造紙、化工等各類有磨損的干粉塵、水、蒸汽等介質的管道上的作啟閉之用。

圓盤閥產品特點

1、 料口全流通無阻擋物，卡灰、積灰現象少。

2、 耐磨性好，使用壽命長。

3、 閥門安裝使用時有方向要求，介質流向應與閥門上的標志一致。

4、 結構緊湊、安裝方便。

圓盤閥主要技術參數

公稱壓力：1.0MPa 介質溫度：-20～350℃

強度試驗：1.5MPa 密封試驗：1.1MPa

6安裝、使用要點

1、安裝前應仔細閱讀說明書，并核對閥門型號，通徑及技術參數。

2、嚴禁裝上閥門后施焊法蘭。管道自先預留的閥門安裝距離應適當，法蘭兩邊加墊片。

3、兩管道與閥門通徑應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻?qū)ΨQ

圓盤閥常見故障及排除方法

故障 原因 排除方法

閥門不密封 有異物卡住 清除異物

密封副損壞 更換

法蘭接面處有泄漏 螺栓擰緊不均勻 均勻擰緊螺栓

法蘭工作面損壞 修整法蘭工作面

墊片損壞 更換墊片

閥門無法打開或關閉 傳動部件松動或失效 調整或更換已損零部件

氣壓不足、漏氣嚴重 檢查并修復供氣管路

氣動元件老化、失效 更換已損氣動元件

閥腔積灰 通過吹掃孔向閥門內吹起排灰
